A LED mint fényforrás használata a világításban egyre elterjedtebb az elmúlt 10 évben és egyedülálló előnyel is járnak a hagyományos világítási módszerekhez képest. A folyamatos fejlesztéseknek köszönhetően a LED driverekkel elérhetők az életminőség javítása, a fényforrás hatékonyságának növelése és a lámpa élettartamának meghosszabbítása, amelyet eddig a technológia behatárolt. E mellett egyedi dimmelési (fényerősség szabályozás) funkciókat használhatunk a fények színhőmérsékletének és fényerejének megváltoztatására, és teljes mértékben kihasználhatjuk az energiatakarékos alkalmazásokhoz szükséges maximális igényeket. A LED világítások nagymértékben függnek a megfelelő tápegységtől, így kérdés marad a felhasználók számára, hogyan kell kiválasztani a megfelelő LED tápegységet?


ELSŐ LÉPÉS: Állandó feszültségű vagy állandó áramú tápegységre van szükségem?


A LED tápegység kiválasztásakor, akár állandó feszültségű vagy állandó áramú LED tápegységet választunk, az első lépés annak megállapítása, hogy állandó feszültségű vagy állandó áramáramú áramkörről, lámpatestről vagy LED világításról van szó. Ha a bemeneti feszültség DC12V/24V néven van jelölve, akkor az állandó feszültségű LED lámpákról, LED világításról beszélünk. Választhatsz állandó feszültségű és Dimmelhető  tápegységet is a világításodhoz.  A gyakori állandó feszültségű lámpák, LED világítások közé tartoznak általában a LED szalagok (fénycsíkok), az okos otthonok (Smart Home) rendszerekhez tartozó gyengeáramú LED égők, LED lámpák, Gamer lámpák de ide tartozik néhány speciális LED világítás is, mint például DC feszültségű 24/48 Voltos EXIT (vészvilágítás) lámpák,  jelzőlámpák, egészségügyben használt világítások, robbanás biztos lámpatestek. A lakossági rejtett LED világítások többnyire ide tartoznak. Olyan esetekben, amikor a fényforrás adattábláján fix mA van feltüntetve és a feszültség szint megjelölésénél egy tartomány van meghatározva, például 300mA 22-45VDC akkor állandó áramú LED tápegységről van szó. A leggyakrabban használt állandó áramú lámpatestek a eépített LED fényforrásokat tartalmazó termékek, mint például a LED panelek, LED mélysugárzók, mennyzeti lámpák, ipari lámpák.


MÁSODIK LÉPÉS: A szükséges teljesítmény kiszámatása:


Az általános LED világítások kiépítésénél, mint a LED szalagok, Neon Flex világítások, reklámtábla világítások szükséges az állandó feszültség meghatározása után (5V / 12V / 24V / 48V) a LED tápeghység teljesítményét is meghatározni. Ezt egy gyszerű képlet alapján gyakorlatilag teljes biztonsággal megállapíthatjuk. A LED tápegység teljesítményéhez egyszerűen a LED méterenkénti vagy daabonkénti teljesítményét megszorozzuk a szükséges mennyiséggel, valamint a tápegység típusának megfelelően szüskéges egy tartalékot hagynunk, amely általában 20%. TELJESÍTMÉNY=EGYSÉGRE JUTÓ TELJESÍMÉNY x SZÜKSÉGES MENNYISÉG x 1,2 (Tartalék). Tehát ha például a kiválaszott LED szalag 24VDC és 12Watt/m és kell belőle 10 méter, akkor a szükséges LED tápegység teljesítmény: 12 Watt/m x 10m x 1,2= 144Watt.  Mivel a LED tápegységek teljesítménye fix, így mindig a legközelebbi magasabb értéket válasszuk, amely ebben az esetben egy 150Wattos 24VDC állandó teljesítményű tápegység lesz.


Áramgenerátoros tápegységeknél a lámpatesten minden esetben feltüntetik a szükséges teljesítményt és a szükséges állandó áramot. A felhasználóknak ezeket többnyire csak javítás, pótlás esetén szükséges megvizsgálnia.


Tartalék képzés:

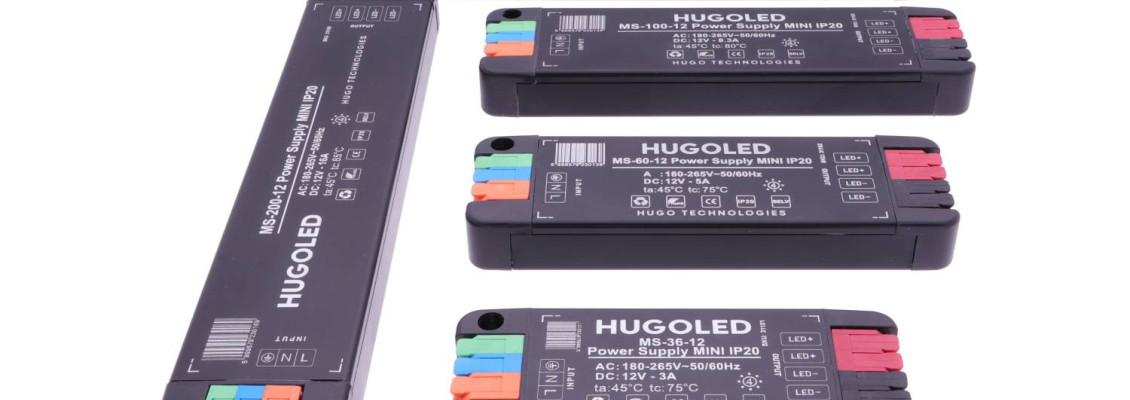

Míg egyes tápegységek teljesen kiterhelhetőek, például a HUGOLED IP67 védettségű vízálló tápegységei, addig más tápegységeknél szüskéges tartalékot képezni. Ennek oka egyrészt a technológiai különbségek, másrészt a tápegységek hatásfoka és a terhelhetőségének maximális értéke. Egy nem teljesen kiterhelhető tápegységet ha teljesen kiterhelünk maximális teljesítménnyle és áramerőséggel, akkor annak élettartama drasztikusan tud csökkeni, miközben a hatásfoka is folyamatosan csökken. A modern és korszerű tápegységeknél már új félvezető anyagokat használnak, amely által nagymértékben csökkenthetőek a méretek, például a HUGOLED MINI sorozatnál, amely csupán 15mm vastagságú vagy éppen vékonyságú és akár 200Watt típus is elérhető belőle. A hagyományos kültéri és beltéri tápegységeknél a félvezetők és a hűtés kialakítása, például beltéri gravitációs (rácsos tápegységek) típusok inkább kismértékben terhelhetők és szükséges a szabad tartalék képzése, mivel idővel a működésük során csökken a hatásfokuk, azonban a tartalék képzésével élettartamuk hosszúnak tekinthető.


HARMADIK LÉPÉS: Dimmelési módszerek


Gyakori dimmitási módszerek: Triac, 0/1-10V, DALI, PWM, DMX512. Fontos megjegyezni, hogy a fényerősség szabályozáshoz (Dimmeléshez) Speciális tápegységek szükségesek, amelyek rendelkeznek ilyen funkcióval.


  • TRIAC Fényerőszabályozás:


A Triac, azaz tirisztoros fényerősség változtatás úgy történik, hogy a tápegység bemeneti végén lévő AC áramot levágják, hogy a kimeneti feszültséget és áramot változtassuk. Ennek a módszernek az előnye, hogy egyszerű vezetékezés van, és nem igényel további speciális kábelezést. Egyszerűen köss egy LED Triac dimmer kapcsolót vagy rendszert a tápegység bemenetére, hogy változtathasd a fényerősséget, kimeneti feszültséget. A kapcsoló kiválasztásánál ügyelj arra, hogy a dimmer kompatibilis legyen a LED meghajtókkal. Egyes TRIAC eszközök nem kompatibilisek a LED tápegységekkel. Ha nem vagy biztos magadban, kérd az EnergiaHáza Support (Támogatás) segítségét.


  • 0-10V/1-10V Fényerőszabályozás:


Általánosságban kompatibilis a piacon kapható és beszerezhető változtatható ellenállásokkal, mint az ASD 0-10V/1-10V, valamint a 10V PWM elelnállásokkal és a TRIAC 5in1 dimmerekkel. A 0-10V és az 1-10V közötti különbség a dimmelés alsó szintjét jelenti. Míg a 0-10V 0 és 100% tartományban szabályoz, addig az 1-10V 10 és 100% között végzi el ezt a feladatot.


  • DALI Fényerőszabályozás


A DALI dimmelés (fényerő szabályozás) egy digitális módszer, amely a DALI kommunikációs protokollon alapul. A DALI protokoll egy címezhető és szegmentálható rengeteg világítási beállítást lehetővé tevő megoldás főleg ipari, kereskedelmi világításokoz de az utóbbi években gyakran használják már az Okos Otthonok (Smart Home), rendszerek megoldásaiban is. Előnye, hogy a lámpatestek, szenzorok egyetlen adathálózatra tehetők (figyelembe véve a szabad címeket) és szoftveres programozással lehet beállítani az eszközök csoportjait, funkcióit és a felhasználóhoz kötött további lehetőségeket. Tehát egy vezetékes hálózat, amely ahol nem hardveres, hanem szoftveresen állíthatjuk be a funkciókat. Előnye, hogy a DALI tápegységek általában rendelkeznek a 0/1-10V protokollal is és sok esetben a TRIAC is rendelkezésre áll, így kompatiblisek a legtöbb lámpatesttel. További előnye, hogy sokkal kevesebb kábelezéssel rugalmasabb világítási rendszert építhetünk ki. Ugyan akkor ügyelni kell a költségvetésre, mivel ezek a termékek jóval drágábbak, mint a hagyományos LED tápegységek vagy más Dimmelési megoldások.


  • PWM jelkimenet Fényerőszabályozás:


Az impulzusjel szélességének megváltoztatásával érhető el a fényerősség megváltoztatása vagy is az impulzusjel lehet egy feszültség érték is, ahol az impulzus jelek különböző értékeket képviselnek, mint például, 5V, 10V.


  • DMX512 Fényerőszabályozás:


Gyakorlati alkalmazásokban a DMX512 protokoll inkább a színpadi, rendezvény és egyéb színes R, G, B, CW,WW (RGB, RGBW, RGBCCT) fények együttes vezérlésére szolgál. A DMX LED tápegységek a DMX512 címezhető rendszeren kimenetenként 1-1 címet vesznek fel, amelyet egy központi vezérlő pulton, illetve újabban már PC-n vagy mobiltelefonon futó applikációkon keresztül lehet megcímezni és szabályozni. Ezeken a vezérlőkön állítható a tápegység minden kimenete úgy, hogy az azonos címeken lévő kimenetek mindig ugyan azt a parancsot hajtsák végre. A DMX vezérlések előnye, hogy nagy mennyiségű lámpát lehet egyszeree és különböző előre programozott effektekkel szabályozni egyeteln vagy több összekapcsolt DMX512 adatvonal segítségével. A lámpákon kívül ez a protokoll képes a lámpák mozgatását, és egyéb beállításaikat is kezelni, de minden funkció gyakorlatilag 1 vagy több címet foglal el az 512-es hálózatból. Lakossági alkalmazása inkább a kerti világítások, házimozihoz tartozó effekt lámpák vezérlésében merül ki, míg a nagyobb rendszerek már ipari méretűek.
